Диагностика вибрации на Land Cruiser 200 с подозрением на карданный вал часто заводит владельца в тупик. Симптомы могут напоминать износ крестовин, но причина нередко лежит в другом узле трансмиссии. Разберем, как отличить неисправность карданной передачи от проблем с раздаткой, редуктором или резиновыми опорами, и составим грамотный план проверки.

Особенности карданной передачи Land Cruiser 200

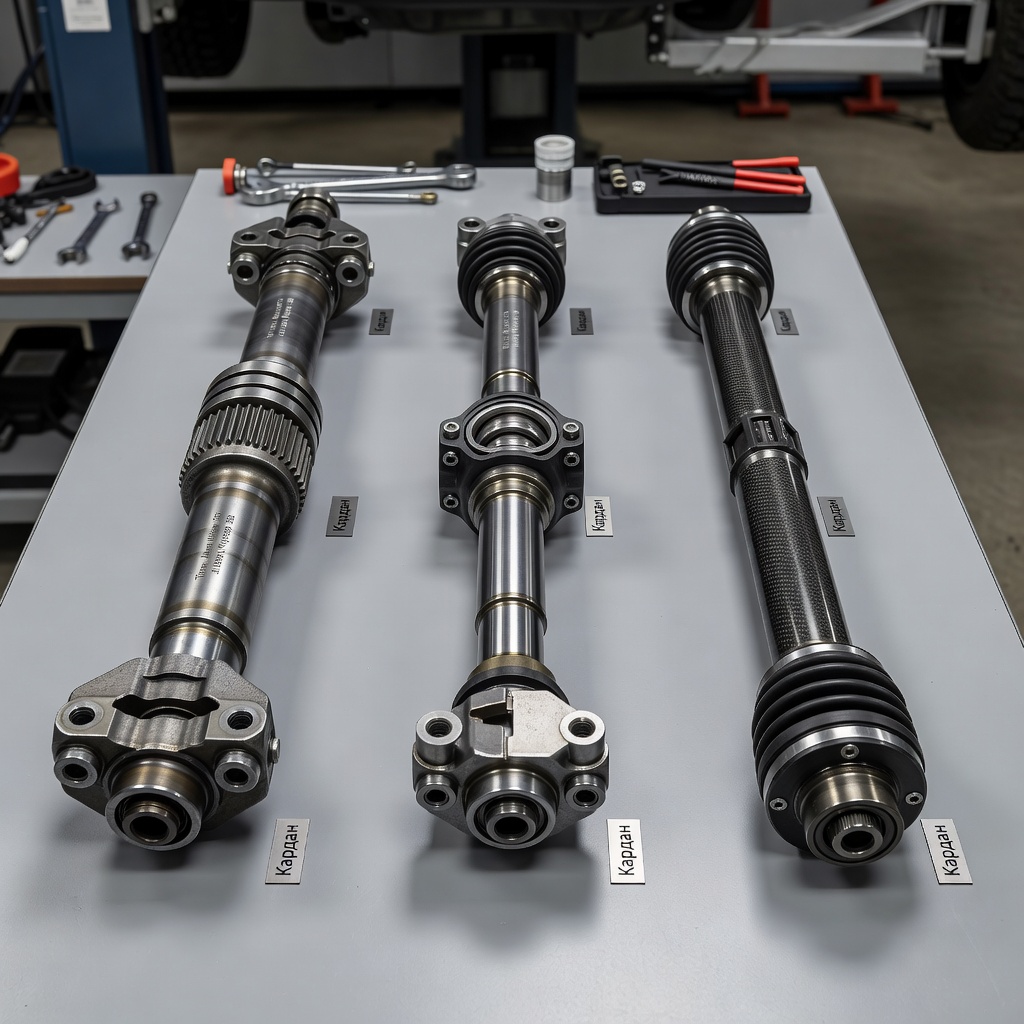

проверка кардана Land Cruiser перед покупкой illustration for Кардан Toyota Land Cruiser 200: чем отличается конструкция разн

На этом внедорожнике применяется постоянный полный привод AWD с понижающим рядом и блокировками. Механическая связь между раздаточной коробкой и мостами осуществляется через два карданных вала: передний и задний. Конструкция обоих узлов схожа: две секции, промежуточная опора (для заднего вала), шлицевое соединение и фланцы для подключения к редукторам и раздатке.

Ключевой момент — передача крутящего момента через крестовины под рабочими углами. На Land Cruiser 200 эти углы относительно небольшие, но вибрации возникают при малейшем нарушении геометрии подвески или износе шарниров. При этом автомобиль тяжелый, а нагрузка на трансмиссию при буксировке или движении по бездорожью возрастает кратно, поэтому симптомы могут проявляться только под нагрузкой.

Диагностический маршрут при вибрации на скорости

Не спешите снимать кардан. План действий должен начинаться с проверки смежных систем, так как вибрация на 60–90 км/ч на Ленд Крузер 200 часто имитирует проблемы карданного вала. Соблюдайте последовательность:

  1. Проверьте балансировку колес и состояние шин на стенде. Даже небольшое «яйцо» на тяжелом внедорожнике дает сильную вибрацию, которая ощущается через кузов и руль.
  2. Осмотрите ступичные подшипники и шаровые опоры на люфты. Поддомкратьте автомобиль и покачайте колесо в вертикальной и горизонтальной плоскостях.
  3. Оцените состояние сайлентблоков и креплений раздаточной коробки и заднего редуктора. Порванная подушка меняет угол установки агрегата, что провоцирует биение кардана.
  4. Проверьте выхлопную систему: провисший глушитель или резонатор может касаться карданного вала при нагрузке на двигатель.

Если вибрация сохраняется после исключения этих причин, переходите к осмотру самой карданной передачи.

Осмотр карданного вала без демонтажа

Предварительную оценку можно провести на яме или подъемнике. Цель — выявить визуальные дефекты и люфты, не снимая узел:

  • Проверните передний кардан рукой за фланец. Ощутимый люфт при перемене направления вращения указывает на износ крестовин или шлицевого соединения.
  • Осмотрите резиновые пыльники крестовин. Даже если они не порваны, под ними может не быть смазки — это видно по состоянию армирующей манжеты.
  • Постучите по подвесной опоре заднего вала. Растрескавшаяся резина и свободный ход подшипника требуют замены.
  • Оцените зазор в шлицевом соединении, покачивая вал в вертикальной плоскости в районе скользящей вилки.

Важно: на Land Cruiser 200 крестовина переднего кардана со стороны раздатки может быть завальцована и не иметь пресс-масленки. Не пытайтесь набить туда смазку шприцем — вы повредите пыльник. Тип соединения определяется по маркировке конкретного вала.

Проверка на снятом кардане и поиск причины

Если внешний осмотр не дал результата, а вибрация сопровождается гулом или стуком при трогании с места, кардан необходимо демонтировать. На снятом узле проверяют:

  • момент проворачивания крестовин в чашках — подшипники должны вращаться равномерно, без закусываний и посторонних шумов;
  • состояние торцевых игольчатых подшипников — выкрашивание, коррозия или задиры указывают на работу без смазки;
  • люфт шлицевого соединения — если вал телескопируется с усилием, а при приложении крутящего момента ощущается характерный щелчок, соединение посадили;
  • геометрию вала — проверьте биение на центрах токарного станка или на стенде;
  • состояние подвесного подшипника — на валу его проверяют на наличие радиального люфта и шума при вращении.

Однако даже идеально ровный и сбалансированный кардан не гарантирует отсутствия вибрации, если нарушены углы установки агрегатов. Поэтому параллельно снимайте замеры высоты подвески в статике и сравнивайте с нормой: лифтованная машина с заниженной раздаткой всегда создает повышенные рабочие углы на переднем кардане. В таких случаях помогает только установка корректирующих пластин под опоры агрегатов или замена узла на усиленный вариант с ШРУСом.

Особенности переднего кардана и реактивная тяга

Передняя карданная передача Land Cruiser 200 работает под нагрузкой только в режиме полного привода, когда муфта AWD или блокировка центрального дифференциала замкнуты. В обычном режиме передний кардан вращается свободно, и неисправность в нем длительное время не проявляется вибрацией. Первый признак — хруст при включении понижающей передачи или при движении по грунтовке с заблокированным дифференциалом.

Также обратите внимание на нижерасположенную реактивную тягу. На Land Cruiser 200 она не связана с карданом напрямую, но ее износ вызывает смещение переднего моста относительно раздатки. Это меняет угол работы крестовины и провоцирует вибрацию, которую не устранить заменой самого карданного вала. Проверьте ее сайлентблоки на предмет трещин и выработки.

Практический вывод

Вибрация на Land Cruiser 200 — комплексная проблема, требующая методичной диагностики. Карданный вал снимайте только после проверки колес, опор агрегатов и выхлопной системы. Если на снятом узле обнаружены люфты крестовин или шлицевого соединения, ремонт заключается в замене изношенных элементов с последующей динамической балансировкой. При этом учитывайте состояние реактивной тяги и геометрию подвески: без приведения этих параметров в норму даже новый кардан будет создавать вибрацию под нагрузкой.
