Шум или вибрация со стороны карданной передачи на Toyota Hilux, Fortuner или Land Cruiser Prado — один из самых частых поводов обращения в сервис. Однако прежде чем менять карданный вал, важно понять, что именно является источником проблемы. Часто причиной оказываются не изношенные крестовины, а банальный дисбаланс после неудачного ремонта, деформация вала или даже изношенные сайлентблоки подвески, которые создают схожую симптоматику. Диагностика карданного вала Toyota требует методичного подхода и проверки смежных узлов трансмиссии, иначе бюджетный ремонт может превратиться в замену исправных агрегатов.

Тип привода определяет методику проверки

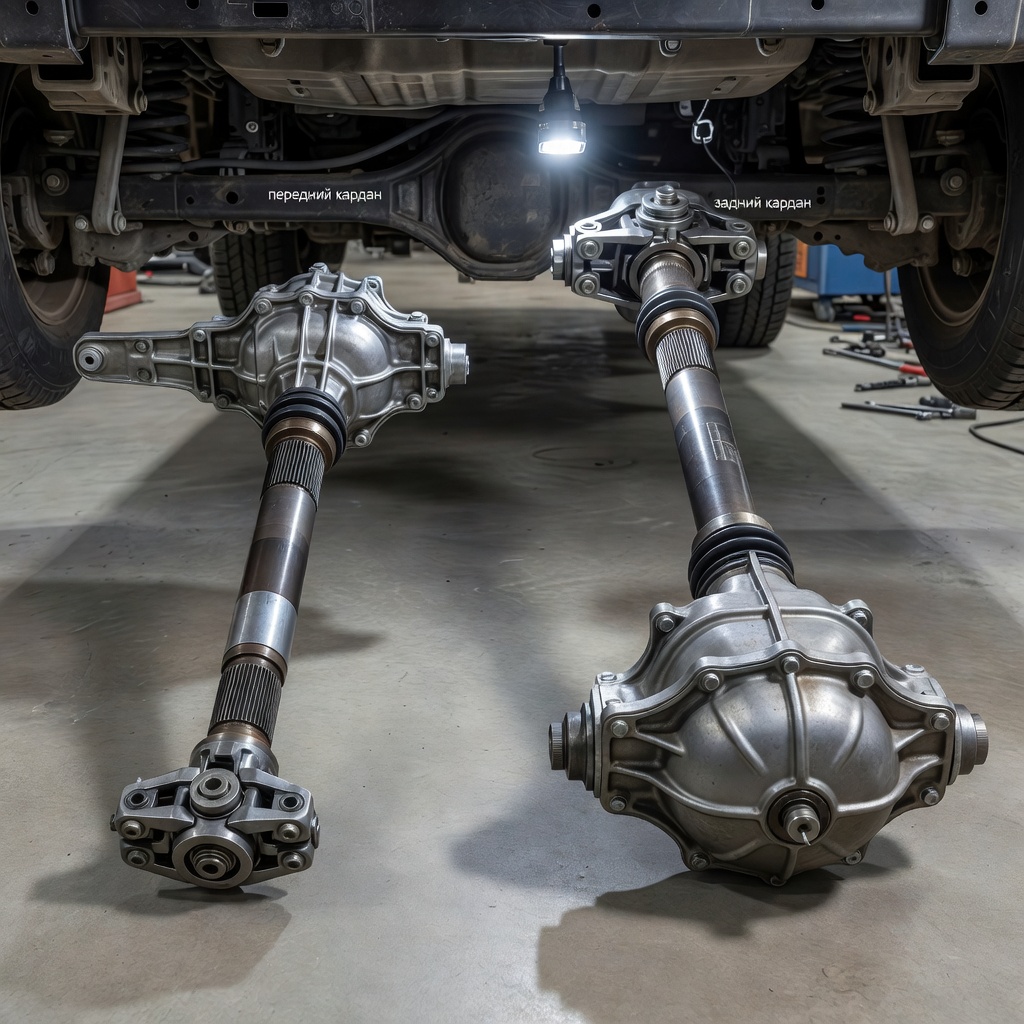

кардан Mark II Chaser Cresta illustration for Кардан Toyota Land Cruiser 200: как отличить передний от заднего при диагностик

Первое, что нужно сделать — точно определить тип трансмиссии. Диагностика внедорожника с постоянным полным приводом (Full-Time), подключаемым передком (Part-Time) или заднеприводной версией будет отличаться. Например, Toyota Hilux с системой Part-Time при движении на асфальте в режиме 2H вообще не нагружает передний кардан, поэтому вибрация на скорости в этом режиме исключает передний вал из подозреваемых. Проверка кардана на Prado 150 с постоянным полным приводом всегда начинается с отключения переднего вала для локализации шума

  • механический шум, растущий с нагрузкой, чаще связан с износом крестовин или подвесного подшипника;
  • вибрация, зависящая от скорости, а не от передачи, указывает на дисбаланс или деформацию трубы;
  • толчки при включении передачи или смене режима раздаточной коробки говорят о люфте в шлицевом соединении либо износе фланцев.

Важно отличать вибрацию кардана от биения колес, вызванного грязью на дисках или дисбалансом шин. Проверка на стенде или при покачивании автомобиля не всегда информативна. Наиболее точный метод — визуальный осмотр на подъемнике с проверкой люфтов и контроль биения вала индикатором.

Пошаговая проверка на автомобиле

Прежде чем снимать узел, следует убедиться в целостности ШРУСов полуосей (на Prado и Hilux с независимой передней подвеской), состоянии опор двигателя и коробки, а также редуктора. Если при резком нажатии на газ или сбросе скорости слышен металлический стук в районе раздаточной коробки, но кардан Toyota не имеет люфтов в крестовинах, причина может крыться в износе шлицевого соединения фланца раздатки.

  1. Осмотрите эластичную муфту и фланцы — проверьте отсутствие трещин и деформаций.
  2. Проверьте крестовины на люфт покачиванием вала руками. Наличие даже небольшого радиального люфта — повод для замены.
  3. Проверьте подвесную опору: если резиновый буфер расслоился или подшипник гудит при вращении — узел подлежит замене.
  4. Проверьте осевой люфт шлицевого соединения. Небольшой люфт допустим для многих версий Hilux, но если он превышает норму по допуску — нужен ремонт.

При диагностике вибрации не забывайте вывешивать колеса и вращать вал на холостых оборотах. Однако такой метод не покажет поведение кардана под нагрузкой, когда рабочий угол изменяется из-за просевшей подвески.

Углы и балансировка после ремонта

Правильная диагностика карданного вала Toyota не ограничивается проверкой износа механических элементов. На вибрацию напрямую влияют рабочие углы шарниров. Если автомобиль имеет лифт подвески или, наоборот, просел, углы изменяются, что вызывает вибрацию даже на новом сбалансированном вале.

После замены крестовин или шлицевого соединения обязательна динамическая балансировка. Не все сервисы выполняют эту процедуру корректно. Если после ремонта вибрация появилась на скорости 80-90 км/ч, вероятнее всего, вал не был отбалансирован или был установлен с нарушением меток разборки. В некоторых случаях достаточно проверить маркировку составных частей, если конструкция вала разборная и предполагает соединение по меткам.

Оценка перед покупкой автомобиля

Чтобы не попасть на дорогостоящий ремонт трансмиссии, при осмотре подержанного внедорожника Toyota обращайте внимание на состояние карданной передачи. Заводская балансировка нарушается после сильных ударов, например при наезде на бордюр или при буксировке с жесткой сцепкой. Проверить состояние узла можно, прокатив автомобиль на нейтральной передаче или прослушав его на подъемнике.

  • Следы масла в районе крестовин могут указывать на исправность (наличие смазки) либо на выдавливание пыльников.
  • Люфт во фланцевом соединении раздаточной коробки не всегда означает износ самого вала — часто страдает ступица фланца.
  • Проверьте состояние пыльников ШРУСов передних полуосей на моделях с независимой подвеской.

Если вибрация появляется только при трогании с места, причина часто кроется в эластичных муфтах или износе крестовин, а не в балансировке. При появлении воя, который не зависит от работы двигателя, а меняется при повороте руля, проверять кардан бесполезно — проблема в ступичных подшипниках или редукторе.

Практический вывод сводится к тому, что обоснованная диагностика карданной передачи Toyota проходит в три этапа: опрос водителя о режимах возникновения шума, проверка всех элементов подвески и трансмиссии на подъемнике и только затем снятие узла для дефектовки с последующей балансировкой. Не заменяйте вал до тех пор, пока не исключены смежные источники вибрации и не проверены крестовины на предмет износа. Такой подход экономит бюджет и гарантирует, что ремонт действительно устранит причину, а не следствие.
