Вибрация на скорости 80-110 км/ч, глухой стук при трогании или гул, который меняется при сбросе газа, часто связывают с карданным валом Toyota. Но окончательный вывод по одному симптому делать нельзя: похожие признаки дают шины, ступичные подшипники, полуоси, муфта подключения задней оси, раздаточная коробка, опоры двигателя и выхлопная система. Грамотная диагностика карданного вала начинается с привязки к конкретной модели, поколению, рынку поставки и схеме привода, а не с универсального списка причин.

Для владельца это означает простую вещь: прежде чем заказывать деталь или ремонт, нужно понять, какая именно карданная передача стоит на автомобиле. У RAV4 разных поколений, Highlander, Land Cruiser, Hilux, Hiace и Crown конструкции отличаются, и переносить устройство одной версии на все остальные нельзя. Ниже разберем, что реально проверяется на машине, когда нужен демонтаж и как подбирается узел по автомобилю и комплектации.

Почему схема привода определяет все

Карданный вал передает крутящий момент между коробкой, раздаточной коробкой и задним редуктором, но не каждая полноприводная Toyota имеет такую связь. У гибридных моделей с системой E-Four заднюю ось приводит отдельный электромотор, и обычного продольного кардана к ней может не быть. У подключаемого полного привода part-time кардан работает только после включения переднего моста, а у постоянного full-time он нагружен постоянно. Передний привод кардана в классическом понимании не имеет.

Поэтому первый шаг это идентификация: модель, поколение, кузов, двигатель, коробка, раздатка и тип привода. Близость платформ не подтверждает взаимозаменяемость. Land Cruiser, Prado, Hilux, Fortuner, 4Runner и Surf нельзя смешивать между собой, как и считать Tacoma с Hilux или Toyota с Lexus автоматически совместимыми по кардану. Для Land Cruiser отдельно различают передний и задний валы, но описывать их конструкцию без привязки к модификации некорректно.

Что проверяют на автомобиле, а что после снятия

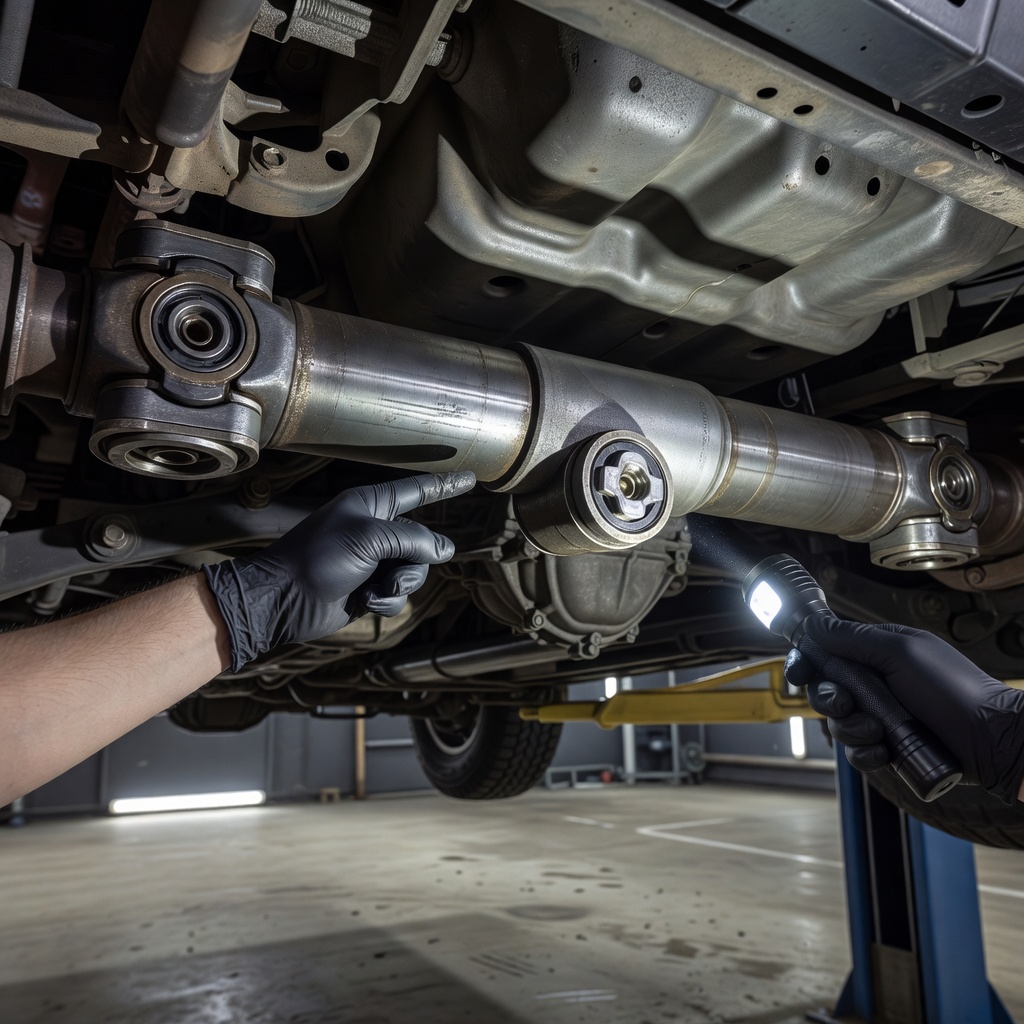

На подъемнике или эстакаде осматривают валы, фланцы, подвесные опоры, шлицевые соединения и люфты в шарнирах. Проверяют состояние эластичных элементов, крепление промежуточной опоры, следы задевания за выхлопную трубу и элементы подвески. Оценивают радиальное и осевое перемещение, наличие вмятин и следов дисбаланса. Отдельно слушают и проверяют смежные узлы, чтобы не списать на кардан шум ступицы или гул редуктора.

Полноценная оценка рабочих углов, состояния игольчатых подшипников крестовин и геометрии вала часто требует демонтажа. Только на снятом узле можно аккуратно проверить плавность вращения шарниров, состояние шлицев, износ посадочных мест и необходимость динамической балансировки после замены элементов.

1. Сбор данных автомобиля: VIN, модель, поколение, двигатель, коробка, привод.
2. Осмотр валов, фланцев, опор и шлицевых соединений без разборки.
3. Проверка смежных источников вибрации: колеса, ступицы, полуоси, муфта, редукторы, опоры, подвеска, выхлоп.
4. Тест-драйв с фиксацией скорости, передачи и режима, при которых проявляется симптом.
5. Демонтаж и дефектовка, если причина локализована в карданной передаче.

Симптомы, которые не стоит толковать однозначно

Вибрация, привязанная к скорости, а не к оборотам двигателя, чаще указывает на вращающиеся элементы, но не обязательно на кардан. Толчок при переключении или трогании может идти от опор агрегатов, раздатки или шлицевого соединения. Гул, меняющийся под нагрузкой и на сбросе газа, требует проверки редуктора и подшипников. Не любой шарнир является крестовиной: в конструкции встречаются ШРУСы, эластичные элементы и другие соединения, а крестовины Toyota не всегда разборные, завальцованные или с пресс-масленками.

Смазка шлицевого соединения допустима только для конкретной обслуживаемой конструкции, и универсальный интервал или тип смазки здесь придумывать нельзя. Значения моментов затяжки, нормы биения и регламенты проверяют по документации конкретного автомобиля.

Подбор вала по автомобилю и комплектации

Подбор карданного вала Toyota выполняется не по названию модели, а по совокупности параметров. Ориентироваться на маркировку снятого узла и документы автомобиля надежнее, чем на общие описания совместимости.

• VIN и точное обозначение модели, поколение и кузов, рынок поставки;
• тип двигателя и коробки передач, наличие и тип раздаточной коробки;
• схема привода: задний, подключаемый, постоянный полный или E-Four;
• колесная база и исполнение кузова, особенно для Hilux и Hiace;
• фланцы и способ соединения, общая и монтажная длина;
• число секций и количество подвесных опор;
• маркировка снятого узла;
• изменения подвески или трансмиссии, внесенные ранее.

Для Hilux и Hiace колесная база, нагрузка, высота подвески и исполнение кузова влияют на выбор вала напрямую. Для Crown, Mark II, Chaser и Cresta важны тип привода, коробка и поколение. Универсального решения для всех версий одной модели не существует.

Проверка результата ремонта и оценка перед покупкой

После ремонта карданной передачи проверяют не только исчезновение симптома. Смотрят, сохранились ли рабочие углы, нет ли задеваний, как ведут себя новые опоры и шарниры на разных скоростях и режимах. Если вибрация осталась, стоит вернуться к смежным узлам, а не менять кардан повторно. При осмотре автомобиля перед покупкой полезно оценить состояние валов, опор и следы предыдущего вмешательства: они подскажут, как эксплуатировалась машина и насколько аккуратно выполнялся ремонт.

В автопарке логику удобно строить на учете модификаций: для каждой Toyota фиксируют привод, коробку и маркировку вала, чтобы при обслуживании не подбирать деталь заново. Такой подход снижает риск установки неподходящего узла.

Практический вывод

Диагностика карданной передачи Toyota начинается с точной идентификации автомобиля и схемы привода, а не с поиска «типовой» неисправности. Часть проверок выполняется на машине, но состояние шарниров, шлицев и необходимость балансировки надежнее оценивать после снятия вала. Подбор ведется по VIN, комплектации, длине, фланцам и числу опор, с учетом изменений трансмиссии и подвески. Если нужен профильный ремонт или консультация по узлу, обратитесь к материалам о ремонте карданного вала Toyota и подбору по конкретной модели.

Диагностика карданного вала Toyota начинается не с осмотра детали, а с точной идентификации автомобиля: модель, поколение, рынок поставки, двигатель, коробка, раздаточная коробка и схема привода. Один и тот же кузов RAV4 разных лет мог выпускаться с передним приводом, с подключаемой задней осью через муфту, а в гибридном исполнении заднюю ось нередко приводит отдельный электромотор E-Four, и продольного кардана к ней нет вообще. Поэтому выводы, справедливые для одной комплектации, нельзя переносить на всю линейку.

Под карданным валом в контексте Toyota понимают продольную передачу крутящего момента между коробкой или раздаточной коробкой и задним редуктором, а на полноприводных внедорожниках и пикапах — еще и передний кардан к переднему мосту. Это не полуось, не приводной вал колеса, не рулевой кардан и не вал внутри коробки. Смешение этих узлов приводит к неверному диагнозу и лишним заменам.

Короткий ответ на главный вопрос: универсального карданного вала Toyota не существует. Узел подбирают по VIN и точному обозначению модели с учетом исполнения, а неисправность подтверждают комплексной проверкой на подъемнике, а не по одному симптому вроде вибрации на скорости.

Что входит в проверку карданной передачи на автомобиле

Значительную часть дефектов выявляют без демонтажа. Автомобиль ставят на подъемник или смотровую канаву, фиксируют колеса, проверяют люфты и состояние соединений. Одновременно исключают смежные источники шума и вибрации: шины и колеса, ступичные подшипники, полуоси, муфту подключения задней оси, раздаточную коробку, редукторы, опоры двигателя и коробки, элементы подвески и выхлопную систему.

На автомобиле проверяют:

• состояние фланцев и крепежа в местах соединения с коробкой, раздаткой и редуктором;
• люфт и плавность хода шарниров при покачивании вала рукой;
• состояние и крепление подвесных опор, наличие разрушения резины;
• следы смазки, потеки и повреждения пыльников, если конструкция их предусматривает;
• осевой люфт и состояние шлицевого соединения там, где оно применяется;
• радиальное биение вала при вращении на нейтрали или на подъемнике с соблюдением мер безопасности.

Демонтаж кардана требуется, когда нужно оценить состояние шарниров под нагрузкой, проверить балансировку, заменить крестовину или эластичный элемент, а также когда на автомобиле доступ ограничен и достоверно осмотреть узел невозможно. Для разборных и неразборных шарниров подход разный, и не все крестовины Toyota обслуживаемые: часть исполнений завальцована и не предполагает замены отдельно от вала.

Диагностика шума, стука и вибрации: где искать причину

Вибрация, которая усиливается с ростом скорости, не обязательно исходит от кардана. Ее дают разбалансированные колеса, износ ступичных подшипников, деформация шин, люфты в подвеске и проблемы с муфтой подключения задней оси. Появление вибрации только при разгоне и исчезновение при сбросе газа чаще указывает на рабочий угол карданной передачи или состояние шарниров, но подтверждать это нужно замером и осмотром.

Щелчки и стуки при трогании и переключениях могут быть связаны с люфтом в шлицевом соединении, износом крестовин или ослаблением крепежа фланцев. Гул, зависящий от скорости, нередко относится к редуктору или раздаточной коробке, а не к валу. Толчок при подключении полного привода стоит проверять со стороны муфты AWD и ее управления, прежде чем снимать кардан.

Отдельная тема — смазка шлицевого соединения. Ее выполняют только для той конструкции, где это предусмотрено изготовителем, с рекомендованным составом. Универсального интервала и типа смазки для всех Toyota нет, эти данные берут из документации конкретной модели и модификации.

Подбор карданного вала по автомобилю и комплектации

При подборе узла даже близкие модели нельзя считать взаимозаменяемыми. Tacoma и Hilux, Fortuner и Hilux, 4Runner и Prado, Toyota и Lexus могут иметь разную геометрию и соединения. Для Land Cruiser передний и задний кардан различаются, и их конструкцию описывают только с привязкой к модификации. Для Hilux и Hiace важно учитывать колесную базу, исполнение кузова, нагрузку и высоту подвески: лифт меняет рабочие углы и требует проверки длины и углов установки.

Подбор ведут по следующим параметрам:

• VIN и точное обозначение модели, поколение и кузов;
• рынок поставки и комплектация;
• тип двигателя и коробки передач;
• схема привода: задний, подключаемый полный, постоянный полный, E-Four;
• колесная база и наличие модификаций подвески;
• тип фланцев и способ соединения с агрегатами;
• общая и монтажная длина, число секций;
• количество и расположение подвесных опор;
• маркировка снятого узла как основной ориентир.

Если автомобиль уже дорабатывался, менялась раздатка или подвеска, заводские параметры могут не подойти: тогда подбор выполняют по фактическим размерам и по маркировке старого вала. Каталожные номера, моменты затяжки и нормы биения не берут из общих соображений, их сверяют по документации для конкретной модификации.

Для моделей Crown, Mark II, Chaser и Cresta кардан подбирают с оглядкой на тип привода, коробку и поколение: заднеприводные и полноприводные исполнения здесь устроены по-разному. Полезно заранее изучить карданные валы Toyota Crown по поколениям, чтобы не ошибиться с исполнением.

Что дает балансировка и почему важны рабочие углы

После замены шарниров, опор или правки вала узел проверяют на динамической балансировке. Даже небольшой дисбаланс на высокой частоте вращения ощущается как вибрация, которая передается на кузов. Не менее важен рабочий угол: при неправильной установке шарниры работают с повышенным износом, а вибрация появляется в определенных режимах.

Проверка результата предыдущего ремонта строится на сравнении: сохранились ли метки установки, совпадают ли фланцы по положению, нет ли перекоса опор и затянуты ли крепления. Если вибрация осталась, сначала исключают колеса, шины и ступицы, затем проверяют углы и балансировку, и только потом возвращаются к состоянию шарниров.

При осмотре Toyota перед покупкой стоит оценить продольные валы на предмет люфтов, потеков и следов кустарного ремонта, а также уточнить, для какой версии привода предназначен узел. Это особенно важно для подержанных внедорожников, пикапов и микроавтобусов, где кардан испытывает повышенные нагрузки. Отдельного внимания заслуживают модели, где передний вал имеет свои особенности, например передний кардан Toyota Surf 130.

Практический вывод

Для Toyota решающее значение имеет точная идентификация автомобиля и схемы привода. Вибрацию, стук или гул нельзя списывать на карданный вал до проверки колес, ступиц, муфты AWD, раздаточной коробки и редукторов. Подбор узла выполняют по VIN, маркировке снятой детали, длине, фланцам и числу опор, а окончательный диагноз ставят после осмотра и, при необходимости, демонтажа. Такой порядок экономит время и исключает замену исправных элементов.

Вибрация на скорости 80–110 км/ч, глухой стук при трогании, гул, меняющий тональность при сбросе газа, — эти симптомы владельцы Toyota часто списывают на карданный вал. Иногда справедливо, иногда нет. Карданная передача работает в связке с раздаточной коробкой, задним редуктором, муфтой AWD и элементами подвески, поэтому изолировать ее вклад без осмотра невозможно, а менять узел по одному симптому — значит рискнуть деньгами и не устранить причину. Разберемся, как устроена диагностика карданного вала Toyota, что реально проверить на подъемнике, а когда нужен демонтаж, и почему для RAV4, Land Cruiser, Hilux или Crown алгоритм будет разным.

Сразу обозначим главный практический ответ: универсального карданного вала Toyota не существует. Даже в пределах одного поколения RAV4 вал отличается по приводу, двигателю, коробке, рынку поставки и наличию муфты подключения задней оси. Отдельная история — гибриды с системой E-Four: у них заднюю ось вращает электромотор, и классического продольного кардана к ней может не быть вовсе. Поэтому любой подбор начинается с VIN, точного обозначения модели и заводской документации, а не с внешнего вида или длины «на глаз».

Что входит в карданную передачу и что ею не является

Карданная передача Toyota — это не только труба. В узел входят шарниры (крестовины или ШРУСы в зависимости от конструкции), шлицевое соединение, фланцы, подвесные опоры с подшипниками, балансировочные грузы. И здесь важно не путать термины: не каждый шарнир — крестовина, не все крестовины разборные и не все имеют пресс-масленки. У одних модификаций шарниры обслуживаемые, у других завальцованы и меняются только в сборе с валом.

Не относится к карданной передаче полуось, колесный привод, рулевой кардан, вал внутри коробки, муфта AWD и выхлопная труба, хотя их неисправности дают похожие симптомы. Именно поэтому перед вердиктом проверяют смежные узлы: ступичные подшипники, шины и колеса, опоры двигателя и коробки, крепления агрегатов, раздаточную коробку, задний редуктор, подвеску и выпуск.

Как меняется диагностика в зависимости от модели и привода

Логика поиска неисправности напрямую зависит от схемы привода. Передний привод кардана не имеет вообще. Подключаемый полный привод (part-time) и постоянный (full-time) работают с разными нагрузками на вал и по-разному ведут себя в поворотах. Электрический E-Four исключает механическую связь с задней осью. Свести это в единую картину помогает таблица.

Отсюда практический вывод: переносить устройство одной версии RAV4, Highlander или Venza на все поколения и рынки нельзя. То, что подходит для одного кузова, может не подойти для другого, даже если модели называются одинаково.

Пошаговая проверка на автомобиле

Начать стоит с того, что доступно без снятия узла:

1. Осмотреть вал на предмет вмятин, следов балансировочных грузов и подтеков.
2. Проверить люфт в шарнирах и шлицевом соединении покачиванием.
3. Оценить состояние подвесных опор: разрывы резины, смещение, разрушение подшипника.
4. Проверить фланцы крепления к раздаточной коробке и заднему редуктору на ослабление и следы проворота.
5. Прослушать узел на подъемнике при разных режимах — трогание, разгон, сброс газа.

Когда требуется демонтаж: если подозрение на нарушение балансировки, износ шарнира изнутри, деформацию трубы или несоосность после ремонта. Только на снятом валу корректно оценивают рабочий угол, состояние шлицев и необходимость динамической балансировки. Точные нормы биения, моменты затяжки и допустимые люфты зависят от модификации и проверяются по документации конкретного автомобиля.

Подбор: что нужно знать перед покупкой вала

Подбор карданного вала Toyota — это сопоставление множества параметров. Ошибка хотя бы в одном приводит к вибрации, стуку или быстрому износу. Учитывают:

• VIN и точное обозначение модели, поколение, кузов, рынок поставки;
• тип двигателя и коробки передач;
• схему привода и наличие муфты подключения задней оси;
• колесную базу;
• тип фланцев и способ соединения;
• общую и монтажную длину, число секций и подвесных опор;
• маркировку снятого узла;
• изменения подвески или трансмиссии, если они были.

Отдельно стоит сказать о моделях, которые часто пытаются «скрестить». Land Cruiser, Prado, Hilux, Fortuner, 4Runner и Surf не взаимозаменяемы по карданам только из-за близости платформ. Tacoma и Hilux, Fortuner и Hilux, 4Runner и Prado, Toyota и Lexus — это разные сочетания, и совместимость подтверждается документацией, а не внешним сходством. Для Hilux и Hiace критично влияние колесной базы, нагрузки, высоты подвески и исполнения кузова. Для Crown, Mark II, Chaser и Cresta — тип привода, коробка и поколение.

Обслуживание и типичные ошибки ремонта

Обслуживание сводится к своевременной проверке шарниров, шлицевого соединения и подвесных опор. Смазка шлицевого соединения допустима только для той конструкции, где она предусмотрена изготовителем: универсального типа смазки и единого интервала не существует, все берется из регламента конкретной модификации. Попытка смазать завальцованный необслуживаемый шарнир результата не даст.

Классическая ошибка после ремонта — оценка результата «на слух» без проверки на скорости. Вибрация, оставшаяся после замены вала, часто связана с нарушенной балансировкой, неправильным рабочим углом, изношенной подвесной опорой или несоосностью фланцев. Иногда причина вообще не в кардане: муфта AWD, раздаточная коробка или задний редуктор дают схожую картину. Поэтому проверку результата проводят в тех же режимах, в которых проявлялся дефект, а при сомнениях — с повторной диагностикой смежных узлов.

Если нужен более узкий разбор по конкретному семейству, полезно начать с материалов по карданным валам Toyota и по ремонту карданного вала Toyota, где логика подбора и восстановления раскрыта по узлам.

Практический вывод

Для владельца Toyota разумный порядок действий такой: сначала описать симптом и условия его проявления, затем проверить доступные без снятия узлы и смежные системы, и только после этого принимать решение о демонтаже и подборе вала. Определять неисправность по одному симптому нельзя, а заказывать карданный вал по фотографии или длине — тем более. Точный подбор возможен по VIN и документации конкретной модификации, с учетом привода, коробки, колесной базы и состояния трансмиссии.

Вибрация или гул на скорости у полноприводной Toyota не всегда указывают на карданный вал. Прежде чем планировать ремонт, важно понять, как устроена трансмиссия конкретной машины: у RAV4 разных поколений, Highlander, Land Cruiser, Hilux и гибридных моделей с E-Four карданная передача отличается по схеме, длине и соединениям. Диагностика карданного вала Toyota начинается с идентификации автомобиля по VIN, а не с универсального списка симптомов.

Условно владельцы делят причины на «карданные» и «некарданные», но на практике гул на 60–80 км/ч часто дают ступичные подшипники или шины с неравномерным износом, толчок при разгоне — опоры силового агрегата, а вибрация под нагрузкой — раздаточная коробка или муфта подключения задней оси. Карданная передача лишь одна из возможных точек. Поэтому сначала фиксируют условия проявления: скорость, передача, нагрузка, поворот, прогрев, режим полного привода.

Что именно проверяют на подъемнике

Первичный осмотр не требует демонтажа и дает большую часть информации. Автомобиль вывешивают так, чтобы колеса могли свободно вращаться, и осматривают вал по всей длине.

• люфт и закусывание в шарнирах — крестовинах или ШРУСах, в зависимости от конструкции;
• состояние шлицевого соединения и его защитных элементов;
• подвесная опора: разрывы резины, смещение вала относительно крепления;
• фланцы и крепеж: следы ослабления, задиры, смещение меток;
• балансировочные грузы и следы их утраты;
• погнутость трубы, вмятины, свежие следы контакта с грунтом или элементами кузова.

Отдельно проверяют смежные узлы: ступицы, полуоси, задний редуктор, раздаточную коробку, муфту AWD, опоры двигателя и коробки, крепления агрегатов, подвеску и выхлопную систему. Если гул меняется при повороте руля, карданная передача редко бывает основной причиной. Если вибрация зависит от скорости и почти не зависит от передачи, стоит проверить колеса и балансировку.

Когда без снятия вала не обойтись

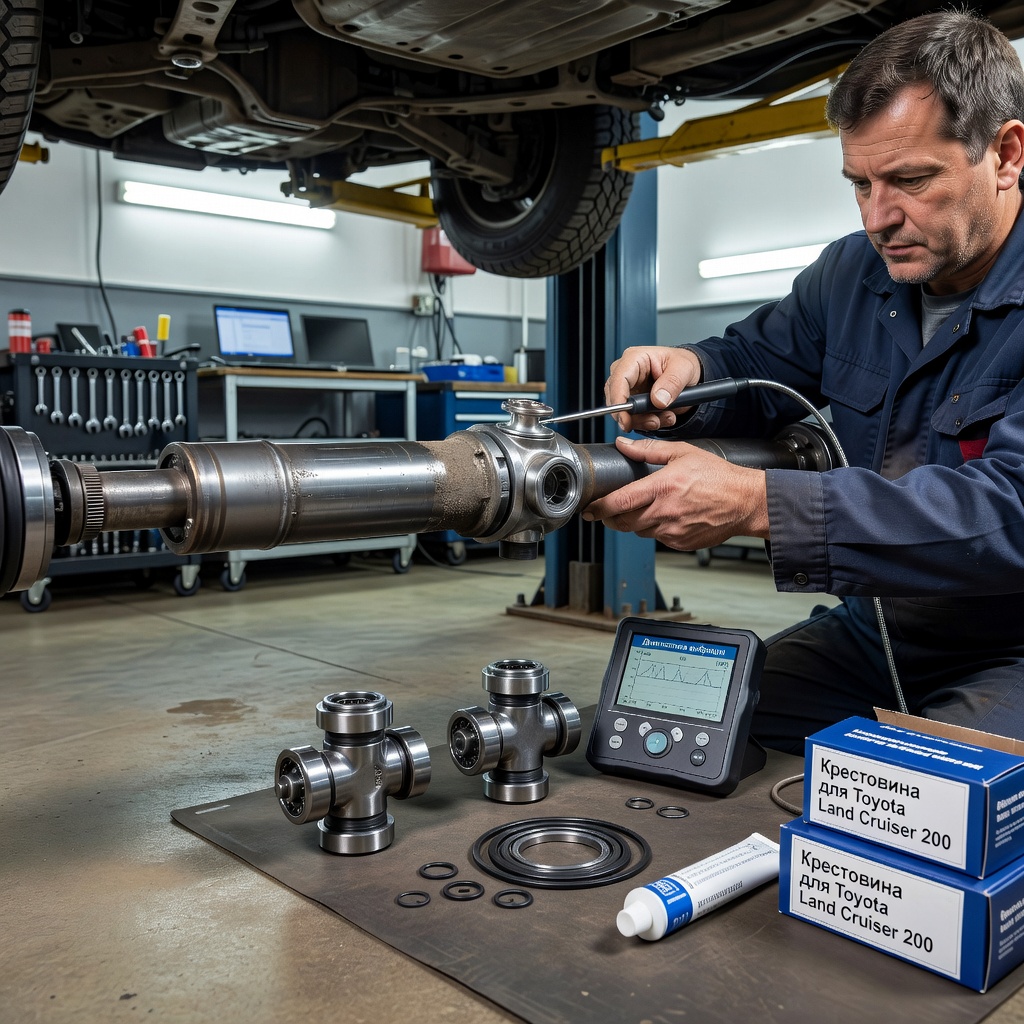

Часть дефектов видна только после демонтажа. Снятый вал проверяют на стенде или вручную: оценивают подвижность каждого шарнира, плавность вращения, состояние шлицев, геометрию трубы и заводскую маркировку узла. Именно маркировка помогает подобрать замену без ошибок, если вал менялся ранее.

Динамическая балансировка и правка вала выполняются на специализированном оборудовании — в гаражных условиях эти операции не воспроизводятся. Если после снятия обнаружен износ шарнира, восстановление возможно не всегда: разборные соединения обслуживают или меняют, завальцованные — чаще заменяют в сборе. Конкретное решение зависит от конструкции вала данной модификации.

Подбор вала по автомобилю и комплектации

Замена «по модели» без уточнений приводит к ошибкам, потому что карданные передачи одной модели Toyota различаются по поколению, рынку, двигателю, коробке, раздаточной коробке, типу привода и колесной базе. Для точного подбора нужны:

• VIN и точное обозначение модели с поколением и кузовом;
• рынок поставки: японский, европейский, американский, ближневосточный;
• тип двигателя и коробки передач;
• схема привода: задний, подключаемый полный, постоянный полный, гибридная E-Four;
• колесная база и исполнение кузова;
• тип фланцев и способ соединения с раздаткой и редуктором;
• общая и монтажная длина, число секций и количество подвесных опор;
• маркировка снятого узла;
• изменения подвески или трансмиссии, если они выполнялись.

Гибридные Toyota с системой E-Four устроены иначе: заднюю ось приводит отдельный электромотор, и продольного кардана к ней может не быть вовсе. Поэтому нельзя переносить устройство одной версии RAV4, Highlander или Venza на все поколения и рынки. Также не стоит считать взаимозаменяемыми карданы Hilux и Tacoma, Fortuner и Hilux, 4Runner и Prado, Toyota и Lexus: близость платформ не гарантирует совпадение геометрии и фланцев.

Эксплуатация и обслуживание в разных условиях

Для Land Cruiser, Hilux, Fortuner и микроавтобусов Hiace ресурс карданной передачи сильно зависит от условий: бездорожье, постоянная загрузка, буксировка, лифт подвески меняют рабочие углы и нагрузку на шарниры. Для легковых моделей — Crown, Mark II, Chaser, Cresta — критичны тип привода, коробка и поколение, поскольку даже в пределах одной линии встречаются разные карданные передачи.

Смазка шлицевого соединения и шарниров выполняется только так, как предусмотрено для конкретной обслуживаемой конструкции. Универсального типа смазки и единого интервала не существует: где-то соединение разборное и обслуживается, где-то завальцовано и не предполагает пополнения. Регламент уточняют по документации автомобиля.

Если ремонт уже выполнялся, стоит проверить, совпадают ли установленные детали по маркировке, сохранены ли балансировочные элементы и метки на фланцах. Оценивая машину перед покупкой, полезно осмотреть вал на подъемнике: следы свежего ремонта, нештатный крепеж и отсутствие грузов — повод для дополнительной проверки.

Практический вывод

Диагностика карданной передачи Toyota не сводится к одному симптому. Сначала исключают колеса, ступицы, опоры и смежные агрегаты, затем проверяют вал на автомобиле, и только при необходимости снимают для стендовой проверки. Подбор ведут по VIN, поколению, приводу, коробке и маркировке снятого узла. Такой порядок позволяет отличить реальный дефект карданного вала от неисправности муфты AWD, раздаточной коробки или подвески и не менять исправную деталь. Разобраться в типах валов и типовых случаях помогает раздел по карданным валам Toyota, а опыт восстановления узлов после износа или неудачного ремонта описан в материалах о ремонте карданного вала Toyota.

Вибрация на скорости 80–110 км/ч, глухой стук при трогании, гул, который меняется при сбросе газа — владельцы Toyota часто связывают эти симптомы с карданным валом. Иногда причина действительно в карданной передаче, но не реже источник находится в шинах, ступичном подшипнике, полуоси, муфте подключения задней оси или опорах силового агрегата. Прежде чем заказывать ремонт карданного вала Toyota, полезно понять, как устроена трансмиссия конкретной машины и какие проверки реально выполнить на подъемнике, а какие требуют демонтажа узла.

Карданная передача Toyota не универсальна. RAV4 пятого поколения с гибридной системой E-Four, где заднюю ось приводит отдельный электромотор, и дизельный Hilux с part-time 4WD — это разные конструкции с разными точками отказа. То же касается Land Cruiser 200 и Prado 150: близкие по идеологии машины отличаются длиной валов, числом секций, фланцами и подвесными опорами. Поэтому любые выводы о неисправности делают только после привязки к VIN, поколению, рынку поставки и типу привода.

Что вообще вращается под днищем Toyota

Продольный карданный вал передает крутящий момент от раздаточной коробки или коробки передач к заднему редуктору. У полноприводных версий с механической связью осей это может быть один или два вала, соединенные подвесной опорой. На концах стоят фланцы или шлицевые соединения, а шарниры могут быть представлены крестовинами, ШРУСами равных угловых скоростей либо эластичными элементами — конкретный набор зависит от модели и модификации.

Важно не путать кардан с полуосью, рулевым карданом, валом внутри коробки или муфтой AWD. У гибридных Toyota с E-Four отдельного продольного вала к задней оси может не быть вовсе, а тяга создается электромотором. У переднеприводных Crown, Mark II или Chaser в некоторых поколениях карданной передачи нет. Это принципиальный момент для диагностики: искать стук в узле, которого на машине не существует, бессмысленно.

Симптомы, которые стоит разделять

Вибрация, зависящая от скорости и не меняющаяся при повороте руля, чаще указывает на дисбаланс карданного вала, износ шарнира или нарушение рабочего угла после изменения подвески. Стук при переключении D/R или при трогании может исходить от шлицевого соединения, изношенной крестовины, раздаточной коробки или опор. Гул, усиливающийся на определенной скорости и стихающий при сбросе газа, нередко связан с задним редуктором или подвесным подшипником.

Смежные источники, которые проверяют до вердикта по кардану:

• шины и колеса — неравномерный износ, грыжа, нарушенная балансировка;
• ступичные подшипники — гул меняется при перестроении;
• полуоси и их ШРУСы — хруст и стук в поворотах;
• муфта подключения задней оси — рывки при пробуксовке передних колес;
• раздаточная коробка и редукторы — вой, течи, люфт фланцев;
• опоры двигателя и коробки, крепления агрегатов — толчки при разгоне;
• подвеска и выхлопная система — дребезг на неровностях.

Как проходит диагностика на автомобиле

Первичный осмотр выполняют на подъемнике или смотровой канаве. Проверяют люфты в шарнирах, состояние пыльников, подвесной опоры, крепления фланцев, наличие следов смазки и подтеков. Оценивают биение вала на холостом ходу и при вращении колес, слушают характер шума. Отдельно осматривают шлицевое соединение: на некоторых конструкциях его обслуживают, на других оно неразборное и заменяется в сборе.

Если на машине меняли высоту подвески, устанавливали проставки или другой задний редуктор, рабочий угол карданной передачи мог измениться, и тогда вибрация появляется даже на исправных шарнирах. В таких случаях проверяют геометрию установки, а не только состояние деталей.

Демонтаж карданного вала нужен, когда:

1. нужно проверить шарниры под нагрузкой и оценить плавность вращения;
2. требуется динамическая балансировка после ремонта или замены элементов;
3. подвесная опора разрушена и не поддается осмотру на месте;
4. есть подозрение на деформацию трубы после удара;
5. предстоит замена крестовин, ШРУСов или шлицевой части.

Точные нормы биения, люфтов и моменты затяжки для каждой модификации берут из документации конкретного автомобиля, а не из универсальных таблиц.

Подбор вала по машине и комплектации

Замена карданного вала Toyota не сводится к поиску детали по названию модели. Даже в пределах одного поколения RAV4 или Highlander встречаются разные длины, фланцы и число секций в зависимости от двигателя, коробки, привода и рынка. Ориентироваться только на год выпуска и кузов недостаточно.

Что учитывают при подборе:

• VIN и точное обозначение модели;
• поколение, кузов и рынок поставки;
• тип двигателя и коробки передач;
• схема привода — передний, задний, part-time 4WD, full-time, E-Four;
• колесная база и исполнение кузова (особенно для Hilux и Hiace);
• тип фланцев и способ соединения;
• общая и монтажная длина, число секций и подвесных опор;
• маркировка снятого узла;
• изменения подвески или трансмиссии, внесенные владельцем.

Маркировка снятой детали — самый надежный ориентир. Она позволяет сопоставить узел с каталогом и избежать установки внешне похожего, но несовместимого вала. Для Land Cruiser отдельно различают передний и задний кардан, а их параметры зависят от конкретной модификации. Схожая платформа Hilux и Fortuner или 4Runner и Prado не означает взаимозаменяемость карданных передач.

Обслуживание и проверка после ремонта

Обслуживание карданной передачи сводится к контролю состояния шарниров, пыльников, шлицевых соединений и подвесных опор. Смазка шлицевого соединения допустима только для конструкций, где она предусмотрена изготовителем, с рекомендованным типом состава. Придумывать универсальный интервал и смазку не стоит: у разных узлов разные требования.

После замены или ремонта важно убедиться, что вибрация ушла, а не сместилась на другую скорость. Проверяют поведение на разгоне, при сбросе газа, в поворотах и на разных режимах движения. Если симптом остался, стоит вернуться к смежным узлам — редуктору, раздатке, полуосям, опорам, а не менять кардан повторно. Проверить результат помогает сравнение с эталонным поведением исправной машины той же модификации. Опыт по конкретным моделям, включая замену крестовин у RAV4, собран на профильных страницах, например в разделе про крестовину карданного вала RAV4.

Практический вывод прост: карданный вал Toyota диагностируют в связке с трансмиссией и подвеской, а не изолированно. Сначала устанавливают тип привода и конструкцию передачи, затем отделяют симптомы кардана от смежных источников, и только после этого принимают решение о ремонте или замене. Для владельца это означает меньше лишних затрат и более предсказуемый результат. Общие материалы по теме собраны на сайте о карданных валах Toyota.

Диагностика карданного вала Toyota редко сводится к одному симптому: гулу, вибрации или стуку. Карданная передача работает в связке с коробкой, раздаточной коробкой, редуктором и подвеской, поэтому важно понимать, какая именно схема привода установлена на конкретном автомобиле. Например, RAV4 разных поколений и рынков может иметь как механическую связь с задней осью, так и электрический привод E-Four, где отдельного продольного вала к задним колесам нет. Поэтому первым шагом всегда должно быть уточнение модели, поколения, двигателя, коробки и типа привода.

Ниже разберем практический маршрут проверки для владельца Toyota, у которого появился гул, вибрация или стук. Разберем, что можно оценить на подъемнике и на ходу, а когда потребуется снятие вала.

Что влияет на конструкцию карданной передачи Toyota

Устройство карданной передачи зависит от компоновки. У заднеприводных седанов Crown, Mark II, Chaser и Cresta вал идет от коробки к заднему редуктору, и его параметры определяются поколением, двигателем и типом трансмиссии. У рамных внедорожников и пикапов Land Cruiser, Prado, Hilux, Fortuner, 4Runner и Surf карданная передача работает с большими ходами подвески и высокими нагрузками, поэтому здесь важны рабочие углы, число секций и подвесные опоры.

У кроссоверов с подключаемым полным приводом вал может передавать момент через муфту AWD, а у гибридов с E-Four заднюю ось приводит отдельный электромотор. В последнем случае искать продольный кардан бессмысленно — это другая схема. Нельзя переносить устройство одной версии RAV4, Highlander или Venza на все поколения и рынки: даже в пределах одной модели комплектации различаются.

Как отличить неисправность кардана от смежных источников

Вибрация и гул не всегда связаны с карданным валом. Проверку стоит начинать с колес и шин, ступичных подшипников, полуосей, опор двигателя и коробки, подвески и выхлопной системы. Если вал имеет подвесную опору, осматривают ее состояние и крепление. Муфта подключения задней оси и раздаточная коробка тоже могут давать толчки и шум, похожие на карданные.

• Гул, меняющийся со скоростью — проверить ступицы, шины, редуктор.
• Вибрация на определенной скорости — оценить балансировку вала, состояние шарниров и подвесной опоры.
• Стук при трогании или переключении — проверить шлицевое соединение, крестовины, опоры и раздаточную коробку.
• Толчок при подключении полного привода — оценить муфту AWD и электронику, а не только вал.

На подъемнике можно проверить люфты шарниров, состояние пыльников, крепление фланцев и подвесной опоры, а также наличие следов смазки. Однако рабочий угол и динамическую балансировку на автомобиле точно не оценить. Если есть сомнения в геометрии или балансе, вал снимают и проверяют на стенде. Окончательный вывод по одному симптому делать нельзя.

Подбор вала: какие параметры уточнять

При подборе карданного вала Toyota ориентируются не только на модель. Нужны VIN и точное обозначение, поколение, кузов и рынок поставки, тип двигателя и коробки передач, схема привода и колесная база. У Hilux и Hiace важны исполнение кузова, нагрузка и высота подвески, у Land Cruiser — конкретная модификация.

Также сверяют маркировку снятого узла, общую и монтажную длину, число подвесных опор. Если подвеска или трансмиссия менялись, штатный вал может не подойти. Не стоит считать Tacoma и Hilux, Fortuner и Hilux, 4Runner и Prado автоматически совместимыми — близость платформ не подтверждает взаимозаменяемость.

Проверка после ремонта и перед покупкой

После ремонта важно проверить не только отсутствие вибрации, но и поведение на разных скоростях и нагрузках. Если вал балансировали, тест-драйв проводят на тех режимах, где жалоба проявлялась раньше. При покупке Toyota с пробегом осматривают вал на подъемнике: люфты, следы перегрева, состояние шлицевого соединения и подвесной опоры. Для гибридов с E-Four проверяют работу электрической задней оси, а не ищут кардан.

Вывод

Грамотная диагностика карданного вала Toyota начинается с точной идентификации автомобиля и схемы привода. Только после этого имеет смысл проверять шарниры, шлицевое соединение, подвесную опору и фланцы. Часть дефектов видна на подъемнике, но балансировку и рабочие углы подтверждают на снятом валу. Ремонт и подбор карданных валов Toyota стоит планировать по результатам комплексной проверки, а не по одному симптому.

Вибрация на скорости 80–110 км/ч у полноприводной Toyota Camry или RAV4 с муфтой подключения задней оси и глухой стук под днищем у Land Cruiser 200 — это разные истории, и искать причину нужно по-разному. Карданный вал Toyota передает момент только там, где между коробкой и задней осью есть механическая связь; у гибридов с E-Four заднюю ось приводит отдельный электромотор, и продольного вала к ней может не быть вовсе. Поэтому прежде чем записываться на ремонт, стоит понять, что именно стоит на вашей машине, как она себя ведет и какие узлы дают похожие симптомы. Ниже разберем, как подойти к диагностике и подбору карданной передачи Toyotа без лишних замен и без переноса конструкции одной версии на все поколения.

Сначала определите схему привода и тип передачи

Передний привод кардана не имеет. Классический задний привод использует один или два вала к заднему редуктору. Подключаемый полный привод (part-time) встречается на Hilux, Fortuner, части Prado и 4Runner: передняя ось подключается раздаточной коробкой, а задний кардан работает постоянно. Постоянный полный привод (full-time) на Land Cruiser 100, 200, Prado 150 и некоторых 4Runner передает момент на оба моста через раздатку, и здесь важно различать передний и задний валы. Гибридные модели с E-Four, например отдельные версии RAV4, Highlander и Venza, часто обходятся без продольного кардана к задней оси, и искать его там бессмысленно. Муфта AWD у кроссоверов подключает заднюю ось через фрикционный пакет, и ее рывки иногда путают с люфтом кардана.

Что реально проверяется на автомобиле

На подъемнике или эстакаде осматривают пыльники и состояние шарниров, люфт в крестовинах и шлицевом соединении, целостность подвесной опоры и ее подшипника, затяжку и состояние фланцев, следы касания вала о кузов или элементы подвески. Проверяют осевой и радиальный люфт, вращают вал рукой при вывешенных колесах. Оценивают рабочие углы: после лифта подвески или замены рессор они меняются, и это дает вибрацию даже на исправном валу. Отдельно слушают и осматривают смежные узлы: ступичные подшипники, полуоси, раздаточную коробку, задний редуктор, опоры двигателя и коробки, крепления агрегатов, подвеску и выхлопную систему. Динамическую балансировку и точную геометрию проверяют только после снятия, на стенде, поскольку на машине эти параметры не оценить.

Симптомы, которые не стоит сразу списывать на кардан

Гул, меняющийся на поворотах, чаще указывает на ступичный подшипник или шины. Толчок при трогании и переключении может давать муфта AWD, раздатка, задний редуктор или опоры. Дрожание кузова на одной скорости нередко связано с дисбалансом колес. Стук на мелких неровностях — с подвеской, стабилизатором или выхлопной системой. Вибрация под нагрузкой на подъем может исходить от рабочих углов карданной передачи после изменения высоты подвески. Один симптом не дает права ставить окончательный диагноз: нужен осмотр и, при необходимости, демонтаж вала для проверки на стенде.

Подбор вала по автомобилю и комплектации

Универсального кардана Toyota не существует. Подбор ведут по VIN и точному обозначению модели, с учетом поколения, кузова и рынка поставки, типа двигателя и коробки, схемы привода, колесной базы, конструкции фланцев, общей и монтажной длины, числа секций и подвесных опор. Отдельно сверяют маркировку снятого узла: она помогает не ошибиться при заказе. Если машина лифтована или трансмиссия менялась, штатные параметры могут не подойти, и это фиксируют заранее. Каталожные номера, размеры и допуски проверяют по документации конкретной модификации, а не по общим таблицам. Для RAV4, Crown, Surf 130 и других моделей подход к подбору отличается, и смешивать их нельзя.

• VIN и точное обозначение модели и комплектации.
• Поколение, кузов, рынок поставки.
• Двигатель, коробка, раздаточная коробка, схема привода.
• Колесная база и изменения подвески.
• Фланцы, способ соединения, число секций и подвесных опор.
• Монтажная и общая длина, маркировка снятого узла.

Похожие платформы не означают взаимозаменяемость: Tacoma и Hilux, Fortuner и Hilux, 4Runner и Prado, Toyota и Lexus могут иметь разные валы. То же касается Land Cruiser: передний и задний кардан различаются, а их конструкция зависит от конкретной модификации.

Обслуживание и ремонт: что важно не упустить

В карданной передаче могут использоваться не только крестовины, но и ШРУСы, эластичные элементы и другие соединения, поэтому называть любой шарнир крестовиной неверно. Разборные и завальцованные крестовины обслуживаются по-разному, а пресс-масленки есть не у всех. Шлицевое соединение смазывают только так, как допустимо для конкретной конструкции, и с интервалом из документации этой модели — единого универсального правила нет. При замене крестовин и опор важно сохранить балансировку: метки на валу и фланцах нужно совмещать при сборке, иначе появится вибрация. Если предыдущий ремонт уже делался, проверяют соответствие деталей, правильность сборки, состояние новых опор и углы установки.

Практический вывод

Начинайте с определения схемы привода и типа передачи, затем проверяйте сам вал и смежные узлы на автомобиле, а к стенду и демонтажу переходите при подтвержденных сомнениях. Подбор ведите по VIN и маркировке снятого узла, а не по общим каталогам. Для моделей с E-Four и муфтой AWD помните, что источник вибрации может быть не в кардане. Аккуратная диагностика по шагам экономит время и деньги: диагностика и ремонт карданных валов Toyota строится именно на таком последовательном подходе, а по моделям разбор удобно вести в разделе карданные валы Toyota.

Вибрация на скорости, глухой стук при трогании или гул, который меняется вместе с разгоном, часто указывают на карданный вал. Но у Toyota тот же симптом нередко дают шины, ступичный подшипник, полуось, муфта AWD или опора двигателя. Поэтому диагностика карданного вала Toyota начинается не с поиска крестовин, а с точной привязки автомобиля к конкретной модификации: модель, поколение, рынок, двигатель, коробка, раздаточная коробка, схема привода и колесная база. Без этого разбор превращается в угадывание.

Карданная передача у разных Toyota устроена по-разному. Заднеприводный седан, полноприводный пикап, кроссовер с муфтой подключения задней оси и гибрид с системой E-Four имеют неодинаковые узлы. В одних версиях к задней оси идет полноценный продольный вал с подвесными опорами, в других его может не быть вовсе. Даже в пределах одной модели разных лет и рынков применяются разные фланцы, число секций и типы шарниров.

Дальше разберем, что реально проверяется на автомобиле, когда нужен демонтаж, и по каким параметрам подбирается узел под Toyota.

Что можно проверить без снятия вала

Первичный осмотр полезен тем, что позволяет отделить карданную передачу от смежных источников шума и вибрации. Сначала уточняют, когда проявляется симптом: при разгоне, накате, на определенной скорости, при трогании, в повороте или под нагрузкой. Это сужает круг.

• Шины и колеса. Разное давление, износ, дисбаланс и деформация диска дают вибрацию, похожую на карданную.
• Ступичные подшипники. Гул меняется в повороте и почти не зависит от передачи.
• Полуоси и ШРУСы. Хруст и стук в повороте чаще относятся к приводу колеса, а не к кардану.
• Муфта AWD. У кроссоверов и некоторых гибридов заднюю ось подключает муфта, а в E-Four заднюю ось приводит отдельный электромотор.
• Раздаточная коробка и задний редуктор. Люфт и гул могут идти от них, а не от вала.
• Опоры двигателя и коробки, крепления агрегатов. Просадка опор дает толчки и вибрацию при трогании.
• Выпускная система. Касание трубы о кузов или защиту имитирует стук под полом.

На подъемнике или смотровой яме кардан осматривают на люфт в шарнирах, состояние шлицевого соединения, целостность подвесной опоры, следы касания о кузов и защиту. Проверяют фланцы и крепление. При этом не каждый шарнир в конструкции является крестовиной: встречаются ШРУСы и эластичные элементы.

Когда требуется снятие карданного вала

Демонтаж нужен, если внешний осмотр не дал ответа или обнаружены признаки, которые нельзя оценить на месте. К ним относятся следы заклинивания шарнира, недопустимый осевой и радиальный люфт, повреждение шлицевого соединения, разрушение подвесной опоры, заметная деформация трубы и следы прежнего неквалифицированного ремонта. Проверка рабочего угла и динамическая балансировка в сборе на автомобиле корректно не выполняются, для этого узел снимают.

Снятый вал маркируют и сверяют с документацией конкретной модификации. Если автомобиль ранее побывал в ремонте, возможна установка нештатного узла, поэтому опираются не только на модель, но и на фактическую маркировку.

Подбор вала по автомобилю

Универсального кардана «на Toyota» не существует. Узел подбирают по данным конкретной машины, а не по названию модели.

• VIN и точное обозначение модели, поколение, кузов, рынок поставки.
• Двигатель и коробка передач.
• Схема привода: задний, подключаемый полный, постоянный полный, E-Four.
• Колесная база и исполнение кузова.
• Тип фланцев и способ соединения.
• Общая и монтажная длина.
• Число секций и количество подвесных опор.
• Маркировка снятого узла.
• Изменения подвески или трансмиссии, если они были.

Близкие платформы не подтверждают взаимозаменяемость. Land Cruiser, Prado, Hilux, Fortuner, 4Runner и Surf нельзя смешивать автоматически. Tacoma и Hilux, Fortuner и Hilux, 4Runner и Prado, Toyota и Lexus — тоже не основание считать карданы одинаковыми. Для Hilux и Hiace отдельно учитывают колесную базу, нагрузку, высоту подвески и исполнение кузова. Для Crown, Mark II, Chaser и Cresta важны тип привода, коробка и поколение.

Сравнение схем привода

Эта таблица описывает принцип, а не конкретную модель. У одной и той же Toyota в разных поколениях и на разных рынках схема может отличаться, поэтому устройство проверяют по документации автомобиля.

Обслуживание и проверка результата ремонта

Обслуживание карданной передачи сводится к осмотру шарниров, шлицевого соединения, подвесных опор и креплений. Смазка допустима только для тех конструкций, где она предусмотрена изготовителем; тип смазки и интервал указываются в документации на конкретную модификацию, а не выбираются универсально. Не все крестовины Toyota разборные, завальцованные или имеют пресс-масленки.

После ремонта проверяют, ушел ли исходный симптом. Оценку проводят на тех же режимах, при которых неисправность проявлялась до работ. Если вибрация сохранилась, исключают смежные узлы: ступицы, полуоси, муфту, редуктор и опоры. Один симптом не дает окончательного вывода о неисправности кардана, поэтому итог подтверждают комплексной проверкой. Организуя обслуживание парка Toyota, полезно вести учет по каждой машине: модификация, пробег, история замен и маркировка установленных узлов. Это упрощает и подбор, и контроль повторных обращений.

Практический вывод прост: сначала точно определяют модификацию и схему привода, затем исключают смежные источники шума, и только после этого принимают решение о снятии и замене карданного вала. Такой порядок экономит время и снижает риск заменить исправный узел. Разобраться в типах шарниров и типовых вопросах по модели поможет раздел про крестовину карданного вала RAV4, а оценить последствия прежних работ — материалы об ремонте карданного вала Toyota.

Вибрация на скорости, глухой стук при трогании или гул, который меняется при сбросе газа, часто заставляют владельца Toyota искать проблему в карданной передаче. Но карданный вал редко выходит из строя сам по себе: его износ почти всегда связан с состоянием опор, шарниров, шлицевого соединения и углов установки. Ошибка на старте диагностики приводит к замене исправного узла, тогда как источник шума находится в раздаточной коробке, заднем редукторе или муфте подключения задней оси.

Ниже разберем, как правильно подойти к проверке карданной передачи на Toyota, что реально оценить на подъемнике и когда без снятия вала не обойтись. Отдельно остановимся на подборе узла по комплектации, поскольку на одной и той же модели разные рынки, двигатели и коробки означают разные валы.

Что проверить на автомобиле до демонтажа

Первый этап не требует снятия вала. Нужно оценить люфты, состояние опор и характер вибрации в движении.

1. Осмотреть вал по всей длине: вмятины, следы перегрева, подтеки смазки у шарниров, порванные пыльники.
2. Проверить подвесную опору: резина не должна иметь разрывов, а сам вал не должен касаться кузова или элементов подвески.
3. Оценить люфт в шарнирах и шлицевом соединении покачиванием вала рукой на нейтрали и затянутом стояночном тормозе.
4. Проверить фланцы крепления к коробке или раздаточной коробке и к заднему редуктору: болты затянуты, следов смещения нет.
5. Оценить вибрацию на разных скоростях и режимах: разгон, равномерное движение, сброс газа, движение накатом.

Если вибрация появляется только в определенном диапазоне скоростей и пропадает при изменении нагрузки, это еще не приговор кардану. Похожую картину дают шины с uneven wear, дисбаланс колес, износ ступичного подшипника, люфт в полуоси или неисправная муфта AWD. На моделях с E-Four заднюю ось приводит отдельный электромотор, и продольного кардана к ней может не быть вовсе, поэтому искать там классическую карданную передачу бессмысленно.

Когда требуется снятие и что оно показывает

Демонтаж нужен, если на автомобиле люфт не удается однозначно локализовать, шарнир заклинивает, шлицевое соединение закисло или вал имеет следы удара. Только на снятом узле проверяют плавность хода шарниров по всей амплитуде, состояние игольчатых подшипников, износ шлицев и геометрию трубы.

Динамическая балансировка выполняется на специальном стенде: статическая проверка снятого вала не покажет дисбаланс, возникший после ремонта или замены элемента. Рабочий угол также оценивают в собранном состоянии, с учетом реального положения коробки и редуктора, а не на верстаке.

Не стоит делать вывод о неисправности карданного вала по одному симптому. Стук при трогании может давать раздаточная коробка, опоры двигателя, сайлентблоки подвески или крепления агрегатов. Гул на скорости часто связан с редуктором или ступицей, а не с крестовиной.

Подбор карданного вала по комплектации Toyota

Карданная передача подбирается не по названию модели, а по точной конфигурации автомобиля. Близость платформ не подтверждает взаимозаменяемость: Hilux и Fortuner, 4Runner и Prado, Tacoma и Hilux, Toyota и Lexus требуют отдельной проверки. Даже у Land Cruiser передний и задний валы различаются, и их конструкция зависит от модификации.

Для правильного подбора нужны:

• VIN и точное обозначение модели, поколение и кузов;
• рынок поставки, так как комплектации для разных стран отличаются;
• тип двигателя и коробки передач;
• схема привода: задний, подключаемый полный, постоянный полный;
• колесная база и исполнение кузова, особенно для Hilux и Hiace;
• тип фланцев и способ соединения с коробкой и редуктором;
• общая и монтажная длина, число секций и количество подвесных опор;
• маркировка снятого узла;
• изменения подвески или трансмиссии, если они вносились.

Отдельно учитывайте, что не все крестовины Toyota разборные: встречаются завальцованные и необслуживаемые варианты, а в некоторых узлах применяются ШРУСы или эластичные элементы. Смазка шлицевого соединения допустима только для конкретной обслуживаемой конструкции, универсального типа и интервала здесь нет.

Особенности обслуживания на разных моделях

На внедорожниках и пикапах карданная передача работает с большими углами и нагрузками, особенно при лифте подвески. Для Hilux, Fortuner и Land Cruiser важно проверять углы после любого вмешательства в подвеску: изменение высоты меняет положение редуктора относительно раздаточной коробки и ускоряет износ шарниров.

У кроссоверов с подключаемым приводом часть нагрузки берет на себя муфта AWD. Если она пробуксовывает или перегревается, водитель может ощущать толчки, которые ошибочно относят к кардану. На гибридных моделях с E-Four диагностика задней оси вообще не связана с продольным валом.

Для заднеприводных седанов Crown, Mark II, Chaser и Cresta подбор и ремонт зависят от поколения, типа привода и коробки. Здесь нельзя переносить опыт одной модификации на другую без проверки по документации.

Проверка результата предыдущего ремонта строится на повторной оценке вибрации и люфтов в тех же режимах, в которых проявлялась неисправность. Если после замены крестовины или опоры симптом сохранился, причина может быть в балансировке вала, неправильной сборке шлицевого соединения или в другом узле трансмиссии. Для владельцев RAV4 отдельно стоит изучить материалы по крестовине карданного вала RAV4, так как там есть нюансы по обслуживаемым и необслуживаемым вариантам.

Практический вывод

Диагностику карданной передачи Toyota начинайте с проверки на автомобиле: люфты, опоры, фланцы и характер вибрации. Снятие вала и балансировку подключайте только тогда, когда другие источники шума исключены. Подбор нового узла ведите по VIN, комплектации и маркировке снятой детали, а не по названию модели. Точные размеры, моменты затяжки и нормы биения проверяйте по документации конкретного автомобиля.

Вибрация на скорости 80–110 км/ч, глухой стук при трогании, гул, который меняется при сбросе газа — владельцы Toyota часто связывают такие симптомы с карданным валом. Иногда это подтверждается, иногда причина оказывается в шинах, ступичном подшипнике, муфте подключения задней оси или опоре двигателя. Разобраться помогает понимание того, какая именно карданная передача стоит на конкретной машине.

У Toyota нет единой схемы для всех полноприводных моделей. Задний привод вроде Crown или Mark II, подключаемый 4WD у Hilux и Fortuner, постоянный полный привод Land Cruiser, электрическая система E-Four на гибридном RAV4 — это разные конструкции с разными узлами и разными требованиями к обслуживанию и подбору запчастей.

Карданный вал Toyota на большинстве задне- и полноприводных моделей служит для передачи момента от коробки или раздаточной коробки к заднему редуктору. Но чтобы понять, что именно изнашивается, нужно смотреть на конкретную модификацию: тип коробки, наличие раздатки, число секций вала, подвесные опоры, тип шарниров и способ соединения фланцев.

Как схема привода меняет устройство карданной передачи

Проще всего там, где между коробкой и задним редуктором стоит один вал. У заднеприводных седанов Toyota он короткий и часто без промежуточной опоры, а у длиннобазных внедорожников и микроавтобусов вал делают двухсекционным с подвесным подшипником. Число секций влияет на критическую частоту вращения, поэтому укорачивать или удлинять вал произвольно нельзя.

Полный привод добавляет раздаточную коробку. Она смещает передний конец вала и меняет рабочие углы шарниров, поэтому передний и задний валы у одной модели почти всегда разные. Ошибка считать их взаимозаменяемыми — одна из самых частых при самостоятельном подборе.

Гибриды с E-Four устроены иначе: заднюю ось приводит отдельный электромотор, и продольного кардана к ней может не быть вовсе. Если на таком автомобиле ищут «кардан на заднюю ось», его там просто нет по конструкции. Это важно при диагностике: гул или толчок сзади у гибрида ищут в другом месте.

Что можно проверить на подъемнике и что требует демонтажа

Часть неисправностей видна без снятия вала. На подъемнике осматривают состояние шарниров, наличие люфта, следы смазки, состояние подвесной опоры и креплений. Проверяют фланцы: ослабленный крепеж дает стук и вибрацию, которую ошибочно списывают на износ крестовин. Оценивают шлицевое соединение — осевой люфт допустим в пределах, указанных для конкретной конструкции, но проверять эти значения нужно по документации автомобиля.

Динамическую балансировку и биение вала корректно оценить только после снятия. На машине вибрация может быть вызвана не валом, а:

• шинами и колесными дисками;
• ступичными подшипниками;
• полуосями и их шарнирами;
• муфтой подключения задней оси;
• раздаточной коробкой и задним редуктором;
• опорами двигателя и коробки, креплениями агрегатов;
• подвеской и элементами выхлопной системы.

Поэтому один симптом не дает права ставить окончательный диагноз. Сначала исключают смежные источники, и только потом снимают вал и проверяют его отдельно. Хороший ориентир — меняется ли вибрация при изменении скорости, нагрузки и передачи: это сужает круг подозреваемых, но не заменяет осмотр.

Подбор вала по автомобилю и комплектации

Карданные валы Toyota подбирают не по названию модели, а по точной идентификации автомобиля. Одинаковая модель разных поколений, рынков и комплектаций может иметь разные валы. Сверять нужно как минимум:

• VIN и точное обозначение модели;
• поколение, кузов и рынок поставки;
• тип двигателя и коробки передач;
• схему привода;
• колесную базу;
• фланцы и способ соединения;
• общую и монтажную длину;
• число секций и подвесных опор;
• маркировку снятого узла.

Отдельно учитывают изменения подвески или трансмиссии. Лифт, замена коробки, установка другой раздатки меняют рабочие углы и длину, поэтому штатный вал может не подойти даже при совпадении модели. Маркировка на снятом узле — самый надежный ориентир: по ней определяют, что стояло на машине, и сравнивают с каталогом для данной комплектации.

Различия моделей, которые нельзя игнорировать

Близость платформ не означает взаимозаменяемость. Hilux и Fortuner конструктивно родственны, но это не значит, что их валы одинаковы на всех версиях. Tacoma и Hilux, 4Runner и Prado, Toyota и родственный Lexus также не стоит считать совместимыми автоматически. Даже у Land Cruiser передний и задний валы отличаются, и их конструкция описывается только для конкретной модификации.

Для Hilux и Hiace на выбор вала влияют колесная база, нагрузка, высота подвески и исполнение кузова. У Crown, Mark II, Chaser и Cresta решает тип привода, коробка и поколение. У RAV4 разных лет и рынков карданная передача тоже отличается, поэтому переносить устройство одной версии на все поколения неверно.

Не всякий шарнир в карданной передаче — крестовина. В конструкции встречаются ШРУСы, эластичные элементы и другие соединения, а крестовины Toyota бывают разборными, завальцованными и с пресс-масленками. Смазка шлицевого соединения допустима только для той конструкции, где она предусмотрена, с типом и интервалом по регламенту конкретной модели.

Обслуживание и ремонт: логика действий

Регулярное обслуживание сводится к осмотру шарниров, опор и креплений, проверке люфтов и состояния смазки. Все числовые нормы — моменты затяжки, допустимое биение, интервалы — берут из документации на конкретный автомобиль. Универсальных значений для всей линейки Toyota нет.

При ремонте сначала устраняют то, что проверяется проще: крепеж, опоры, состояние фланцев. Если после этого вибрация сохраняется и локализуется на валу, его снимают, проверяют балансировку, геометрию и шарниры. Замена отдельного шарнира возможна не всегда: часть валов неразборные, и тогда узел меняют целиком.

Проверка результата предыдущего ремонта строится на повторном контроле тех же точек, что и первичная диагностика: люфты, крепления, положение вала, отсутствие вибрации в характерном диапазоне скоростей. Если симптом вернулся, ищут не только вал, но и причины, которые могли его ускорить — смежные узлы трансмиссии и подвески. Материалы по ремонту карданного вала Toyota и карданным передачам Toyota помогают сориентироваться по узлам, но окончательный вывод делают после осмотра.

Практический итог прост: карданная передача Toyota диагностируется в связке с остальной трансмиссией, подбирается по VIN и маркировке снятого узла, а не по названию модели, и обслуживается по документации конкретной модификации. Такой подход убирает лишние замены и позволяет найти настоящую причину вибрации или стука.
