Вибрация на скорости, которая то появляется, то исчезает, — одна из самых частых причин обращения владельцев рамных внедорожников Toyota к специалистам по трансмиссии. Однако не каждый шум или гул, доносящийся снизу, связан с промежуточным валом. Прежде чем менять кардан на Toyota Land Cruiser 200 или Prado 150, важно отделить симптомы износа самой карданной передачи от проблем редукторов, раздаточной коробки или элементов подвески. Особенно показательна именно задержка между нажатием на педаль и моментом рывка — это уже прямое указание на откровенный люфт крестовин, а не на что-то иное.

В этой статье рассмотрим случаи, когда диагностика кардана требуется на автомобиле с постоянным или подключаемым полным приводом, и разберем типичную картину неисправностей на примере машин, которые наиболее часто проходят такое обслуживание.

Три разных типа вибрации: где заканчивается кардан

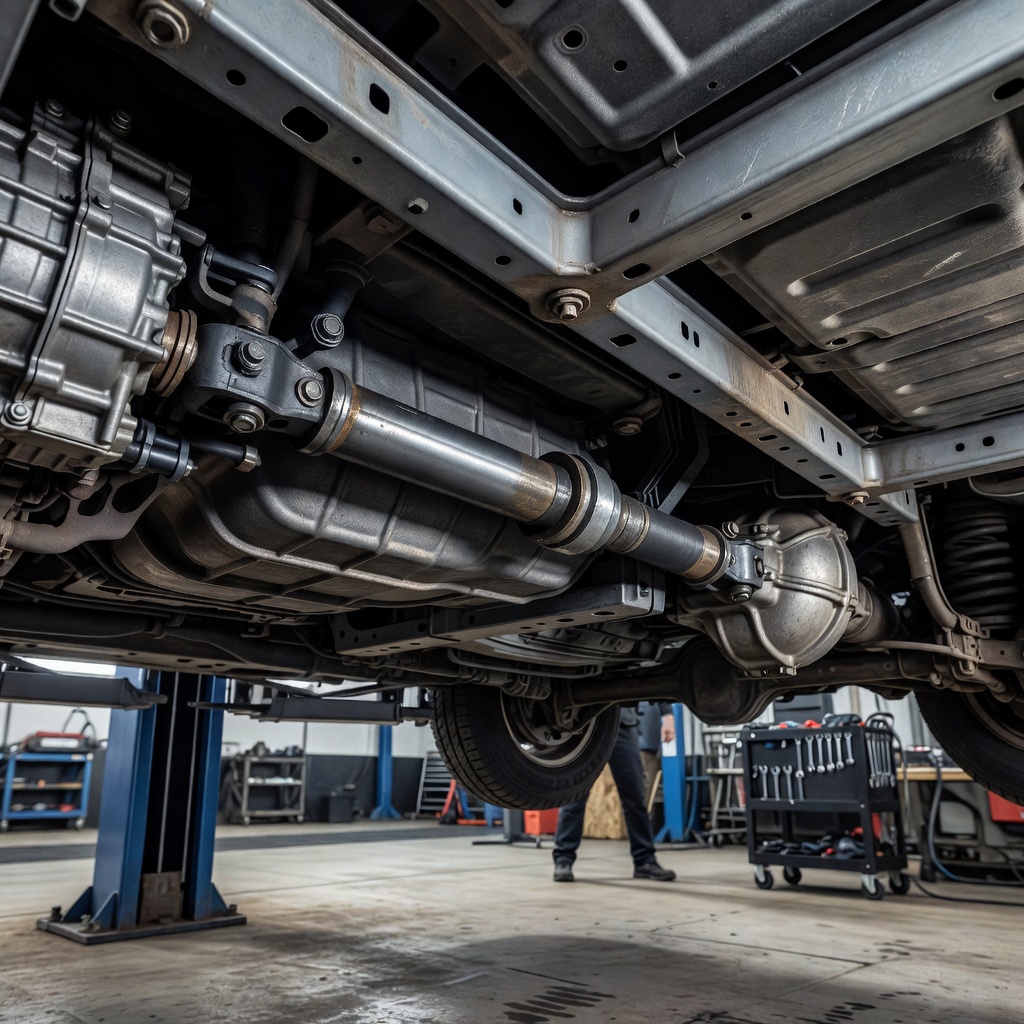

кардан Toyota Venza AWD illustration for Вибрация на скорости у Toyota Land Cruiser 200 с 4WD: ищ

Часто владельцы описывают симптом одинаково — «трясет весь кузов», и на этом основании делают вывод о необходимости ремонта вала. Практика показывает, что большое количество таких обращений заканчивается простой балансировкой колес или заменой ступичного подшипника, когда задний кардан оказывается исправным. Поэтому важно провести дифференциальную диагностику места возникновения колебаний.

Все типичные вибрации можно условно разделить на три группы по характеру их зависимости от режима движения:

  • Возрастающая плавно на скорости — это классика для износа подвесного подшипника или потери балансировочных грузиков. Чем выше обороты вала (читай — скорость автомобиля), тем сильнее амплитуда.
  • Проявляющаяся на сбросе газа либо на «тяге» при одной и той же скорости — это уже указывает либо на износ крестовины, которая имеет люфт в разных плоскостях, либо на попытку шлицевого соединения передать изменившийся крутящий момент. Здесь часто виноваты именно крестовины карданного вала Toyota, так как при смене нагрузки меняется геометрия сочленения.
  • Пульсирующая от 0 до определенного порога (например, до 40 км/ч) — это почти всегда биение, вызванное деформацией трубы вала или сильным износом заднего редуктора. Кардан здесь может лишь усиливать уже существующую асинхронность вращения.

Если тряска носит «плавающий» характер и не ловится на конкретной скорости, а появляется только при прохождении поворотов или пробуксовке, то источник находится в муфте полного привода или в раздаточной коробке.

Диагностика крестовин и подвесных опор на Prado и 200-й серии

На моделях с постоянным полным приводом, особенно на Toyota Land Cruiser Prado 150 с автоматической коробкой и честным постоянным приводом, карданная передача работает постоянно под нагрузкой. Из-за большого веса автомобиля и высоких требований к плавности хода именно состояние крестовин и игра в шлицевых соединениях становятся главными диагностическими критериями при осмотре.

Если вы хотите проверить узел без ямы, не снимая его, осмотрите резиновые пыльники крестовин. Если они порваны, влага и абразив уже попали внутрь игольчатых подшипников. Даже при отсутствии люфта такая крестовина подлежит замене, так как она уже работает без смазки.

Однако окончательную проверку состояния шарниров и опоры стоит выполнять именно на подъемнике или эстакаде. Карданный вал Toyota допускает проверку на люфт только при наличии физического воздействия. Но здесь есть нюанс:

  • Проверка «руками на весу» — беремся за трубу и пытаемся вращать относительно фланца раздаточной коробки. Люфт в десятки миллиметров легко определяется тактильно. Допустимые микронные зазоры, которые являются нормой, ощутить невозможно — их диагностируют только после разборки.
  • Ревизия подвесного подшипника: оцениваем целостность резиновой подушки и наличие люфта самого подшипника в обойме. У 200-й серии часто разрушается именно резиновый демпфер, а сам подшипник еще цел. Внешне это выглядит как провисание вала в районе опоры.
  • Осмотр состояния резиновой муфты — но она есть не на всех версиях. Если фланец соединен напрямую с выходом коробки, проверяем только болты.

Не пытайтесь шатать фланец, приложив усилие со всей силы. Так вы можете повредить опору или сорвать крепление. Диагностика подразумевает плавные покачивания, без рывков. Если люфт явно ощущается — деталь требует снятия.

Что упускают при осмотре перед покупкой внедорожника

При выборе подержанного автомобиля считается правильным проверить двигатель и коробку, однако заглянуть за пыльник крестовины и оценить состояние вала решаются немногие. А ведь именно карданная передача рамных машин часто является тем «ахиллесовым пятном», которое вскрывается только после подписания договора.

Ищите подтеки смазки на фланцах. Это, как ни странно, хороший признак — он показывает, что валы смазывались. Однако следы тормозной жидкости или масла из коробки на поверхности самого кардана указывают на течь сальника раздаточной коробки. Такое масло крайне агрессивно воздействует на резину пыльников и может быстро убить сайлентблоки опоры.

Оценивайте прочность сварных швов и геометрию трубы. Если на ней есть следы ударов о грунт или вмятины от домкрата, это критично. Легкие неровности приводят к потере балансировки, которая неизбежно вернется даже после качественного ремонта, если вал не отцентровать.

Внимательно смотрите на зазор между средней опорой и фланцем. Если они соприкасаются, значит, ранее был установлен неоригинальный или деформированный вал. При выборе между моделью одного ряда, например между Fortuner и Hilux, нельзя автоматически переносить размеры вала. У пикапа другая колесная база и иная кабина, поэтому карданная передача будет иметь другую монтажную длину, даже если двигатель и коробка визуально совпадают.

Алгоритм действий при выявлении люфта шлицевого соединения

Если у вас подозрение на износ шлицев, а не крестовин, метод диагностики будет иным. На многих полноприводных Toyota применяется раздвижная вилка. Для проверки ее состояния важно знать, куда уходит осевой люфт. Чтобы не ошибиться, примените следующий маршрут проверки:

  1. Зафиксируйте автомобиль на стояночный тормоз, заглушите двигатель.
  2. Покачивайте рукой карданный вал строго вдоль оси трубы (на сжатие и растяжение). Если слышен металлический стук и чувствуется большой ход — износ шлицев превышен.
  3. Посмотрите, есть ли на трубе масляные подтеки вокруг пыльника шлицевого наконечника. Если смазка отсутствует, а поверхность сухая и в чистом виде — вероятно, ее вымыло водой. Это ускоряет коррозию и заклинивание.

Ремонт шлицевого соединения — это достаточно специализированная операция, требующая либо замены вилки, либо полной пересборки. Не рекомендуется восстанавливать такое соединение сваркой. Но стоит помнить: если вы сняли вал для замены крестовин, обязательно оцените состояние шлицев при выдвижении трубы. Если они имеют выработку по всей площади, лучшим выбором будет покупка нового или восстановленного узла.

Почему вибрация после замены крестовин не исчезает

Многие владельцы Toyota сталкиваются с ситуацией, когда новый ремонт не устранил проблему, и вибрация осталась. Важно понимать, что замена крестовины — это не устранение дисбаланса. Карданные валы постепенно теряют геометрию из-за износа металла. После установки новых элементов статический дисбаланс может увеличиться.

Стандартная ошибка — поставить дешевую неоригинальную крестовину, которая имеет увеличенные зазоры в игольчатых подшипниках или вовсе забита густой смазкой неверного типа. Такая крестовина отлично пропрессовывается, но уже после месяца эксплуатации снова появляется стук.

Правильный путь — это обратиться в сервис, где есть специализированный стенд для балансировки. Если простую замену крестовины можно сделать самостоятельно в гараже, то проверка динамической балансировки, особенно на скорости свыше 100 км/ч, требует профессионального оборудования. Ремонт карданного вала Тоёта должен заканчиваться прогоном на стенде, иначе точность установки не будет подтверждена.

Итоговая рекомендация выглядит практично: не стоит грешить на кардан при каждом постороннем звуке. Начните с простой проверки колес и редукторов. Но если признаки указывают на износ шарниров или подвесных опор, откладывать визит к специалистам нецелесообразно — увеличенный люфт разрушает фланцы раздаточной коробки, а это уже ведет к гораздо более дорогостоящему ремонту всей трансмиссии.
