Шум или вибрация на Land Cruiser 200 после ремонта карданного вала — ситуация, которая вызывает вопросы даже у опытных владельцев. Часто причиной оказывается не сам отремонтированный узел, а нарушение технологии сборки или игнорирование смежных элементов трансмиссии. Прежде чем демонтировать вал повторно и предъявлять претензии мастерской, стоит провести последовательную проверку, которая либо подтвердит дефект ремонта, либо укажет на другую зону.

Первичная диагностика на автомобиле

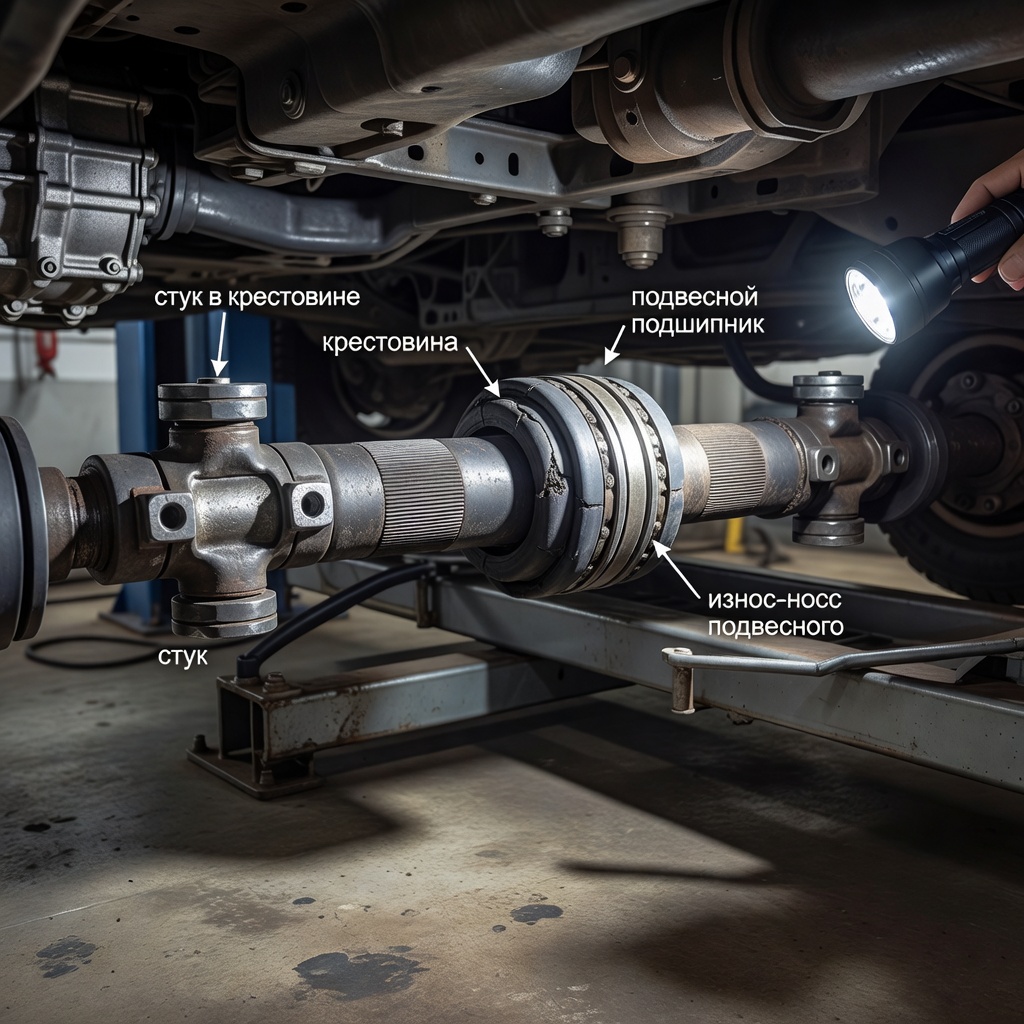

кардан 4Runner или Prado illustration for Кардан на Toyota Land Cruiser 200: как отличить стук в крестовине от износа подвесн

Начните с контроля углов установки агрегатов. На кузовном внедорожнике с неразрезным задним мостом геометрия карданной передачи напрямую зависит от положения раздаточной коробки и редуктора. Проверьте состояние подушек силового агрегата и опор раздатки: просевшая резина меняет рабочие углы шарниров и создает вибрацию, которую легко спутать с дефектом балансировки. Затем осмотрите крестовины на предмет люфта в подвесном подшипнике — если он менялся при ремонте, проверьте соосность его установки.

Вывесите автомобиль и проверьте рукой осевой люфт шлицевого соединения. Увеличенный зазор после сборки часто становится результатом установки изношенной скользящей вилки. Шлицевое соединение на Land Cruiser 200 нагружено значительно, поэтому пренебрежение его состоянием сводит на нет эффект от замены крестовин.

Проверка после демонтажа вала

Если визуальный осмотр не выявил очевидных проблем, карданный вал следует снять и проверить на стенде. Для оценки качества ремонта обратите внимание на три ключевых параметра:

  • биение трубы и фланцев — измеряется индикатором на призмах;
  • дисбаланс — определяется на балансировочном станке;
  • состояние шлицевого соединения и крестовин при нагрузке.

Проверить результат предыдущего ремонта можно и по косвенным признакам. Если мастер заменял только крестовины, но не устранил выработку на фланце раздаточной коробки или редуктора, появится осевое биение. Несоосность посадочных мест фланцев приводит к быстрому выходу новых шарниров из строя, хотя сам вал будет иметь идеальную балансировку на стенде.

Оценка смежных узлов трансмиссии

Вибрация на скорости после ремонта кардана не всегда означает некачественную сборку. Проверьте состояние фланцев на раздаточной коробке и заднем редукторе. Разработка шлицев на фланцах или их деформация от ударов создает иллюзию неисправности вала. Также осмотрите эластичную муфту, если такая предусмотрена конструкцией конкретной версии Land Cruiser 200 с автоматической коробкой передач.

Обратите внимание на ступичные подшипники и состояние шин. Иногда владелец связывает вибрацию с недавним ремонтом кардана, хотя на самом деле причина в грыже на покрышке или дисбалансе колеса, появившемся после сезонной замены. Порядок проверки смежных узлов рекомендуется такой:

  1. замер люфтов во фланцах раздатки и редуктора;
  2. контроль биения фланцев индикатором;
  3. проверка подушек двигателя и коробки под нагрузкой;
  4. диагностика подвесного подшипника на предмет шума;
  5. осмотр креплений и состояния самого кардана при снятом узле.

Особенности контроля рабочего угла и балансировки

При проверке результата предыдущего ремонта важно понимать разницу между заводской балансировкой и повторной после установки новых крестовин. Профессиональный ремонт карданного вала Toyota всегда завершается динамической балансировкой на стенде. Если мастер этого не сделал, даже новые качественные крестовины создадут вибрацию на скорости 60–90 км/ч. Рабочий угол шарниров проверяется только после полной сборки автомобиля с нагрузкой, соответствующей реальной эксплуатации.

Учитывайте также, что на Land Cruiser 200 с измененной высотой подвески или установленным лифтом геометрия карданной передачи нарушается. В этом случае вопрос заключается не в дефекте ремонта, а в необходимости изготовления промежуточного вала с корректировкой длины и углов.

Практический вывод

Качественная проверка карданного вала после ремонта — это комплекс мероприятий, включающий осмотр креплений и подушек, измерение биения, проверку шлицевого соединения и балансировку на стенде. Если все перечисленные параметры в норме, а вибрация сохраняется, причина скрыта в смежных элементах трансмиссии. При выборе исполнителя ремонтных работ обращайте внимание на наличие балансировочного оборудования и опыт работы именно с кузовными внедорожниками Toyota, поскольку требования к карданной передаче здесь выше, чем у легковых моделей с короткой базой.
